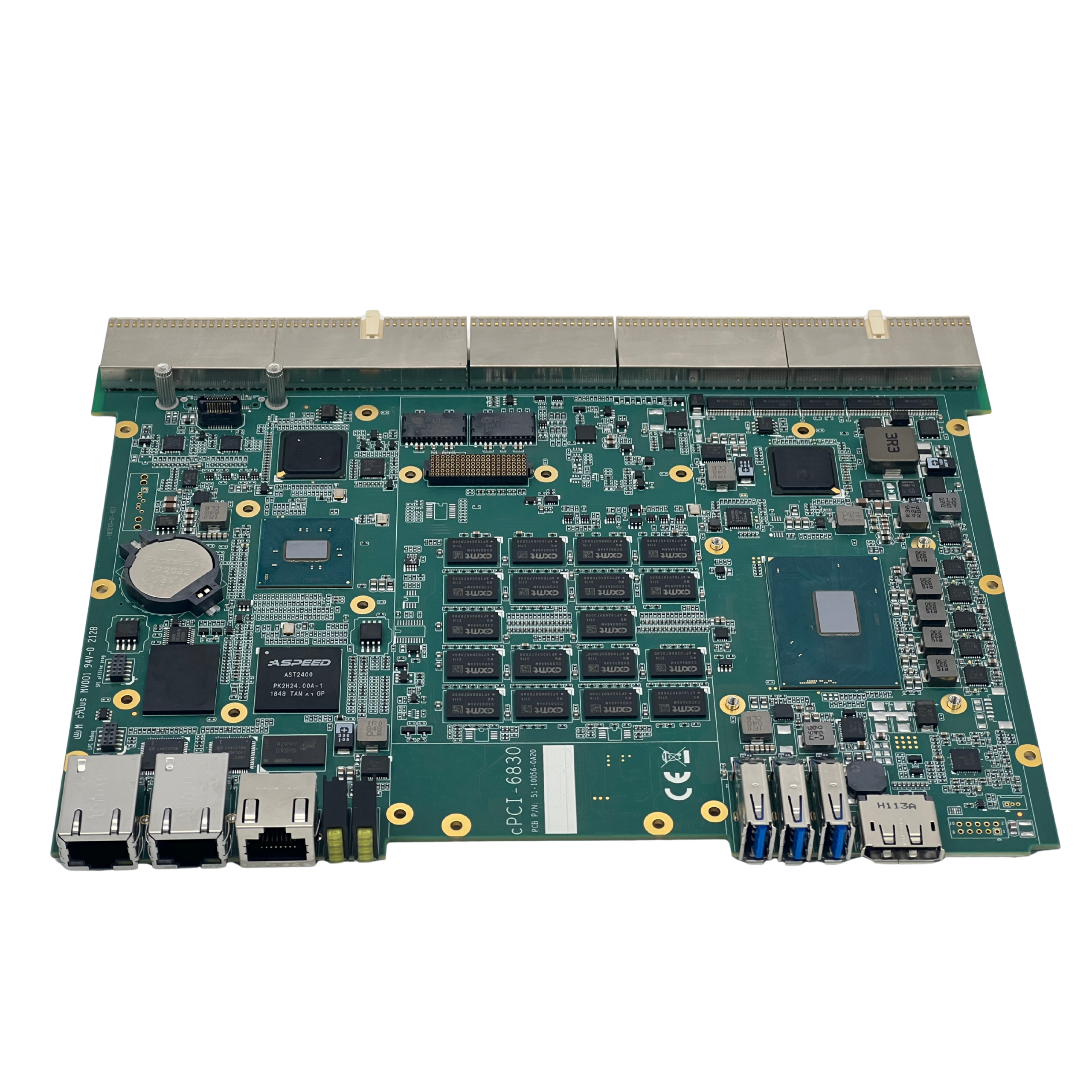

cPCI-6830

6U CompactPCI 加固型单板计算机，搭载 Intel 第六代酷睿 i7/E3 v5 处理器，板载 16/32GB DDR4 ECC 内存，提供 6 路千兆以太网，支持 XMC 扩展与热插拔，-40℃~+70℃ 宽温，风冷/导冷散热可选，适用于恶劣环境下的工业控制与数据处理。

处理器：Intel 第六代 Core i7/E3 v5
内存：板载 DDR4，16GB/32GB，支持 ECC
网络：6× 千兆以太网
扩展：XMC 插槽（PCIe 3.0 x8）
工作温度：-40℃~+70℃，风冷/导冷
尺寸：6U，233.35mm × 160mm

分类： cPCI板卡

点击咨询产品，获取报价

产品概述

产品参数

参数	描述
处理器	Intel Core i7-6820EQ 四核，2.8/3.5GHz，8MB 三级缓存，TDP 45W；可选 E3-1505M v5 四核 2.8/3.7GHz（TDP 45W）、i7-6822EQ 双核 2.0/2.8GHz（TDP 25W），表贴封装
芯片组 / BIOS	Intel CM236 移动芯片组；AMI EFI BIOS，128Mbit SPI Flash
内存	板载双通道 DDR4-2133，16GB / 32GB 可选，支持 ECC（仅 E3-1505M v5 版本支持 ECC）
存储	1× 板载 SATA3.0 板对板连接器（用于扩展 2.5 寸硬盘）；板载 NAND Flash 64/128GB 可选；4× SATA 至后出线 J3/J5
显示	支持 3 路同时显示：1× DP（前面板）、1× VGA（可切换至板载插针或后出线 J3）、2× DVI（后出线 J5）
网络	6× 1000BASE-T 千兆以太网：2× 前面板 RJ45、2× 后出线 J3（兼容 PICMG 2.16）、2× 后出线
USB	3× USB3.0（前面板 Type-A，兼容 USB2.0）+ 6× USB2.0（后出线 J3）+ 1× USB3.0（后出线 J5）
串口	1× RS232/422/485（前面板 RJ45）；2× TTL（后出线 J3）；2× RS232/422/485（后出线 J4）
扩展总线	1× PCIe 3.0 x8 至板载 XMC 扩展槽；1× PCIe 1.0 x8 至 J4；1× PCIe 1.0 x4 至 J5（可配置为 2x2 / 1x2+2x1 / 4x1）
CompactPCI 总线	PICMG 2.0，32/64bit，33/66MHz，3.3V 或 5V 通用电压（I/O）
产品尺寸	6U，233mm × 160mm（标配 4HP 风冷散热器）
工作温度	-40℃ ~ +70℃；存储温度 -40℃ ~ +85℃；相对湿度 10% ~ 95%
操作系统	Windows 7/10、Windows Server 2008 R2、Linux、Wind River VxWorks 6.8.3
兼容标准	PICMG 2.0 CompactPCI R3.0、PICMG 2.16 包交换背板 R1.0、PICMG 2.1 热插拔 R2.0、PICMG 2.9 系统管理总线 R1.0
