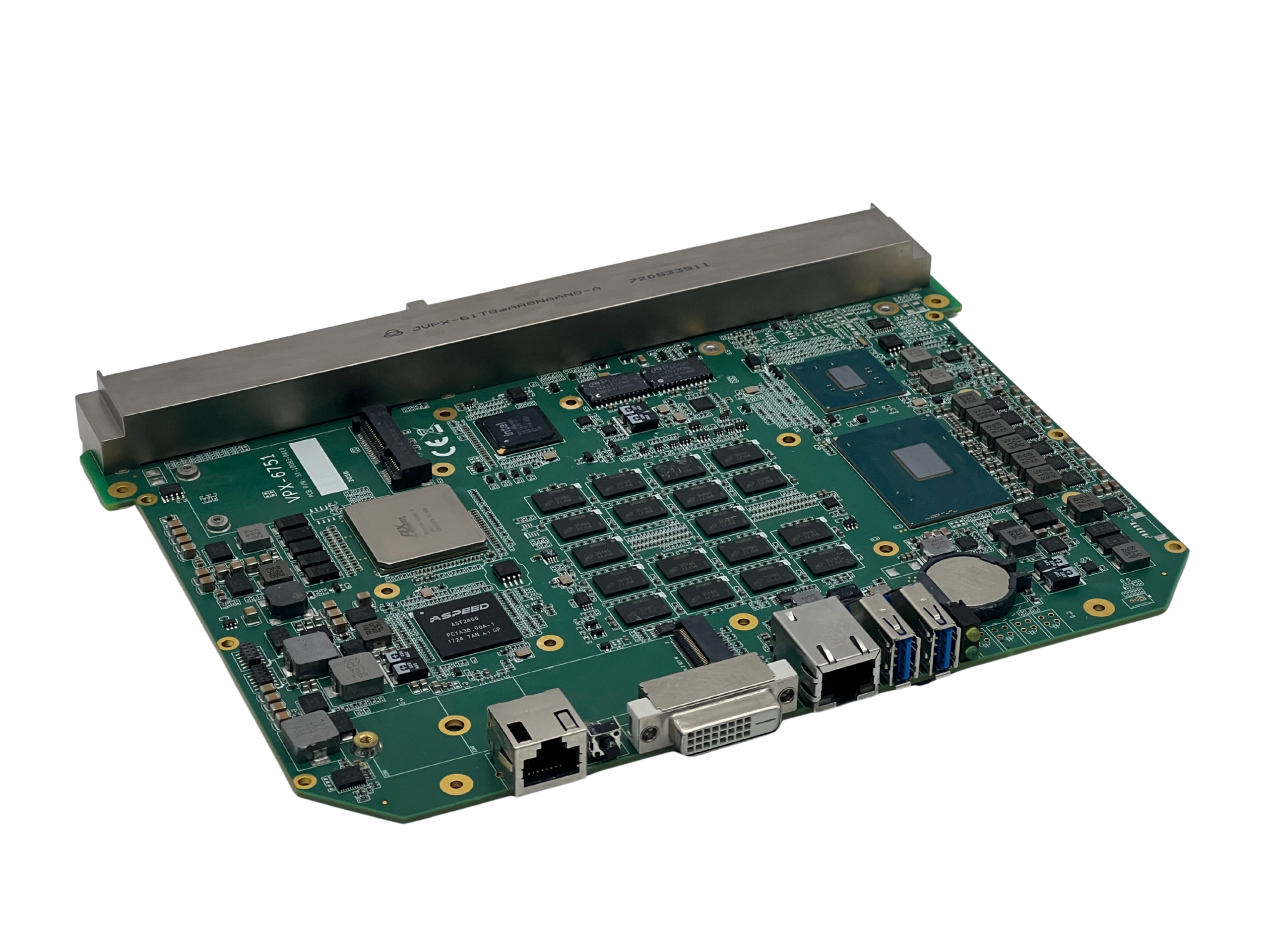

6U VPX 加固型单板计算机，搭载 Intel 第六代酷睿 i7/E3 v5 处理器，板载 16/32GB DDR4 ECC 内存，支持 32 Lane PCIe 3.0 后出线扩展与 5 路千兆以太网，集成 BMC 远程管理，支持热插拔与 -40℃~+60℃ 宽温工作。
| 参数 | 描述 |
| 处理器 | Intel Core i7-6820EQ 四核 2.8/3.5GHz；可选 E3-1505M v5 四核 2.8/3.7GHz、i7-6822EQ 双核 2.0/2.8GHz，表贴封装 |
| 芯片组 / BIOS | Intel CM236 移动芯片组；AMI EFI BIOS，128Mbit SPI Flash |
| 内存 | 板载双通道 DDR4-2133，16GB / 32GB 可选，支持 ECC（仅 E3-1505M v5 版本支持 ECC） |
| 存储 | 1× mSATA 插槽；1× M.2 Key-M（PCIe 3.0 x4，支持 NVMe 电子盘）；1× SATA3.0 至 P5（可选）；6× HSIO 至 P6（可选） |
| 显示 | 支持 3 路同时显示：1× DVI-I（含 DVI + VGA）、1× HDMI/DVI 至 P5、1× DP/HDMI/DVI 至 P6 |
| 网络 | 5× 1000BASE-T 千兆以太网：1× 前面板 RJ45 + 4× 后出线 |
| USB | 2× USB3.0（前面板）+ 3× USB3.0（后出线 P4）+ 4× USB2.0（后出线 P5） |
| 串口 | 1× RS232/422/485（前面板）；2× RS232/RS422 至 P5；2× TTL 至 P6（可选） |
| 扩展总线 | 1x PCle 3.0 x16后出线P1连接器，可支持2x PCle x8、1x PCle x8+2x PCle x4或4x PCle x42xTTL串口至后出线P6连接器(可选)1x PCle 3.0 x16后出线P2连接器，可支持2x PCle x8、1x PCle x8+2x PCle x4或4x PCle x4 |
| 其他 I/O | CAN 总线；音频 HP-out/Line-out/Line-in/Mic-in（可选）；PS/2；8× 1.8V TTL GPIO |
| 管理功能 | AST2400 BMC 管理控制器，支持远程网络管理、IPMI 2.0、iKVM |
| 产品尺寸 | 233.35mm × 160mm（长 × 宽） |
| 工作温度 | -40℃ ~ +70℃；存储温度 -40℃ ~ +85℃；相对湿度 95% 非冷凝 |
| 操作系统 | Windows 7/10、Windows Server 2008 R2、Linux、Wind River VxWorks 6.8.3 |
